需求背景

    某大型装备制造企业是国际领先的装备研究、设计、制造、服务企业。，在产品研发管理环节，该企业基于Creo进行产品设计，基于WindChill进行数据管理，使用Creo Viewer轻量化浏览方案。随着企业研发规模和业务边界的不断扩大延伸，现行基于PTC提供的轻量化浏览方案在企业实际业务环节中出现了诸多短板：

• 软件授权费用昂贵

    PTC提供的轻量化浏览方案软件授权费用昂贵，产品采购、项目实施、二次开发需要投入高额的建设成本。

• 应用场景受限

    基于CreoViewer的轻量化浏览功能不支持手持平板设备、工控机设备，无法方便地在生产车间或施工现场浏览轻量化模型。

• 轻量化转换效率低

    只能单线程转换，转换效率低下，无法应对大数据量的模型转换需求，时常发生转换队列堵塞、转换队列需要排队等待。

• 业务扩展性较差

    轻量化浏览方案业务形态单一（仅用于Windchill浏览业务或基于CreoViewer轻量化浏览），无法灵活延伸至SRM、MES等研发上下游关联业务环节。

解决方案

    该企业部署了天喻软件自主研发的iVUE轻量化解决方案，通过轻量化转换集群服务，采用任务分流队列机制，多线程处理来自各个业务环节的轻量化浏览请求。iVUE使用高压缩比轻量化技术将原始数模轻量化处理的同时，保留了原始模型的几何信息、装配信息、PMI信息等相关内容，确保模型轻量化之后的数据准确性和完整性；经iVUE轻量化后的数模，支持测量、剖切、爆炸、圈阅、BOM结构导出等相关功能，确保数据在各业务环节的可用性；同时，iVUE轻量化平台提供全量功能的API接口，支持嵌入第三方应用程序或者平台，广泛支持SRM、MES、CAPP等研发设计上下游业务系统的集成应用。

（1）iVUE轻量化转换及轻量化文件的存储与管理

    为确保上传的文件能够高效地进行轻量化转换，iVUE采用任务队列模式，将接收到的文件传递至对应的转换服务进行轻量化转换处理。

• 原始数模文件提交至iVUE数据仓后，自动加入至转换队列；
• 由转换服务定时读取转换队列，从数据仓拿到待转换的源文件；
• 根据文件类型，调用对应的转换服务执行转换；
• 转换服务将转换后的轻量化文件回传至数据仓；
• 建立轻量化文件与原始数模的对应关系，并对轻量化文件进行集中存储和管理。

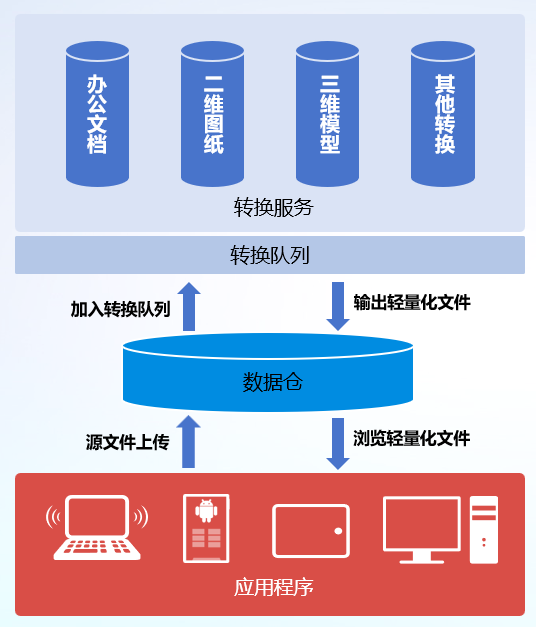

(iVUE轻量化转换架构图示)

（2）基于WindChill的轻量化浏览

    用户将数模从Creo检入至WindChill时，由WindChill同步将检入的数模文件传输至iVUE执行轻量化转换。iVUE转换执行完成后，将轻量化文件在iVUE中集中存储。

当WindChill用户需要执行轻量化浏览时，点击嵌入WindChill业务的“轻量化预览”功能，调用iVUE执行轻量化预览。iVUE根据WindChill传入的图号、版本号信息，匹配后端存储的轻量化结果文件，返回至Web前端执行在线浏览。

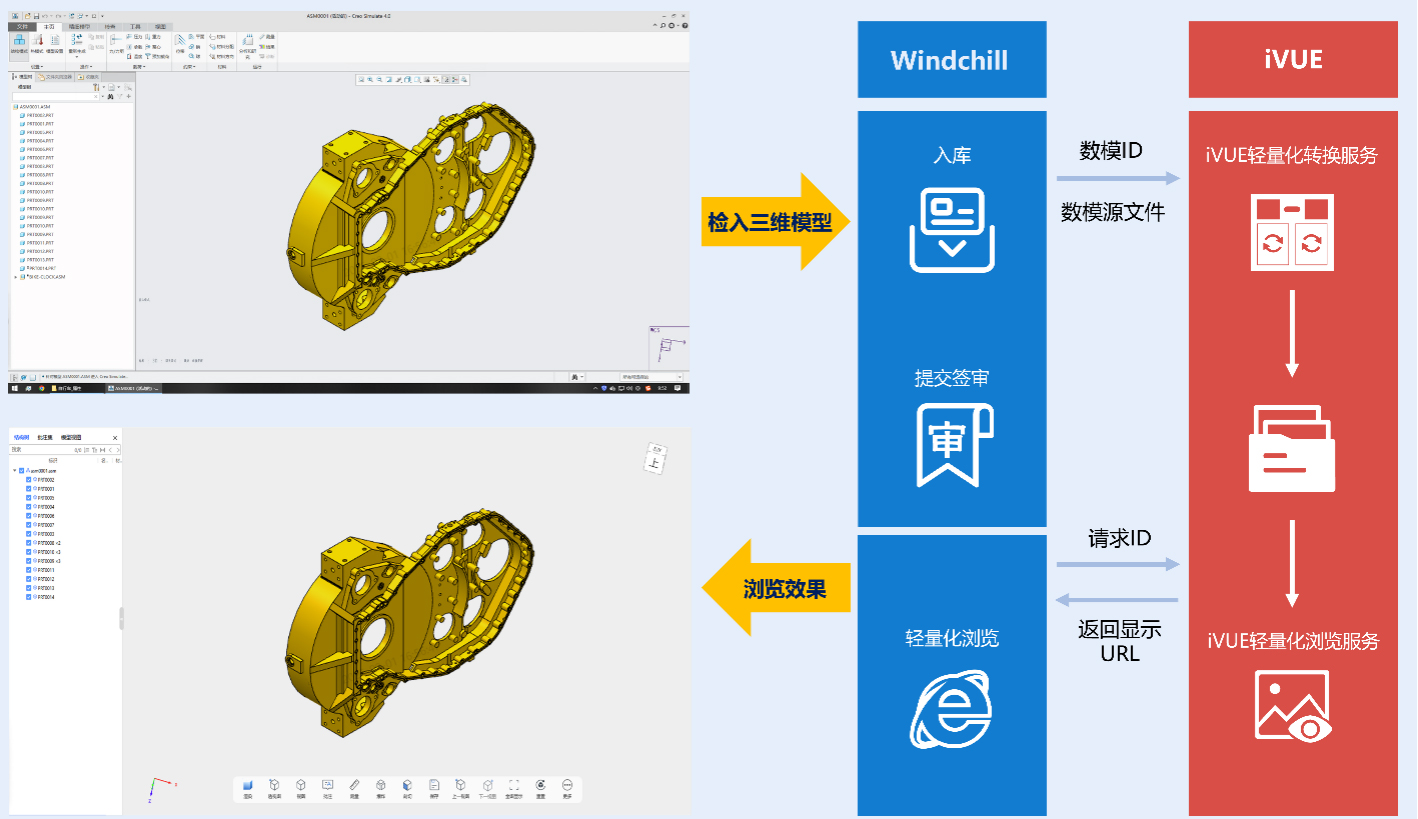

(基于WindChill的轻量化服务业务架构图示)

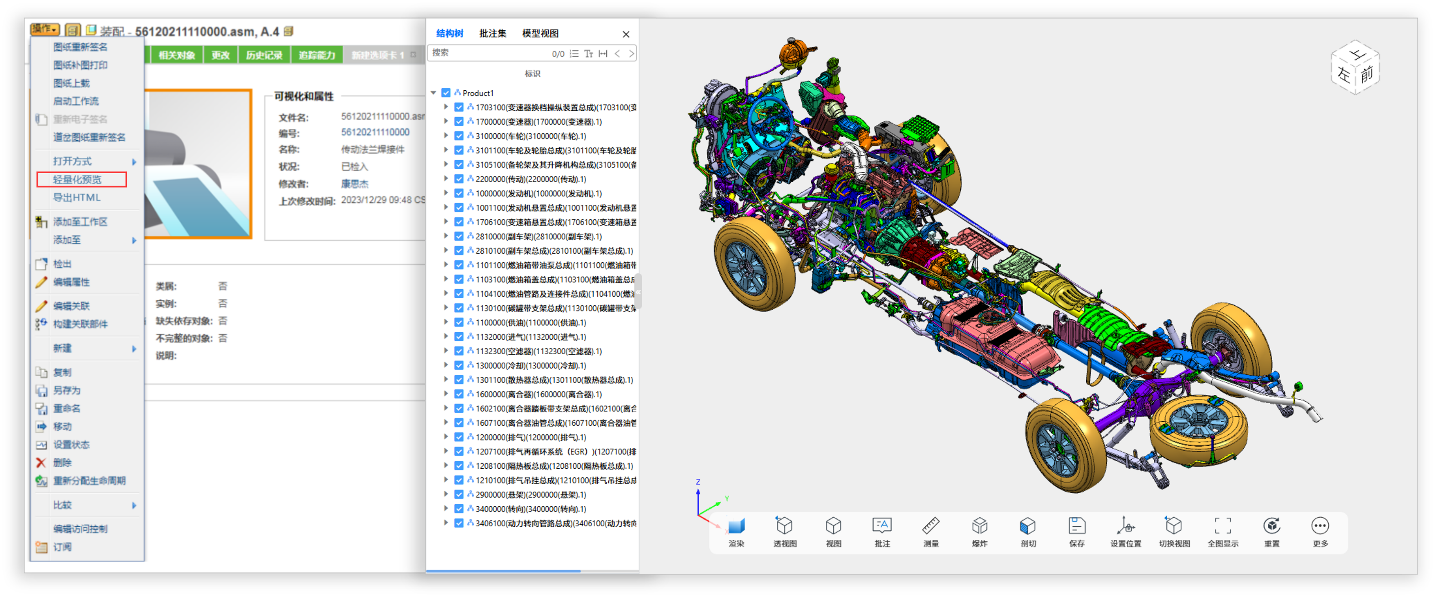

 (基于WindChill的轻量化浏览功能入口及效果图示)

（3）嵌入WindChill审批流程的浏览及批注

    iVUE支持嵌入WindChill的审核业务，审核人可在审批流程中直接使用轻量化浏览服务。同时，iVUE支持以在线圈阅的形式对轻量化数模添加批注信息（审核意见），便于后续流程节点的用户获悉审核反馈意见。

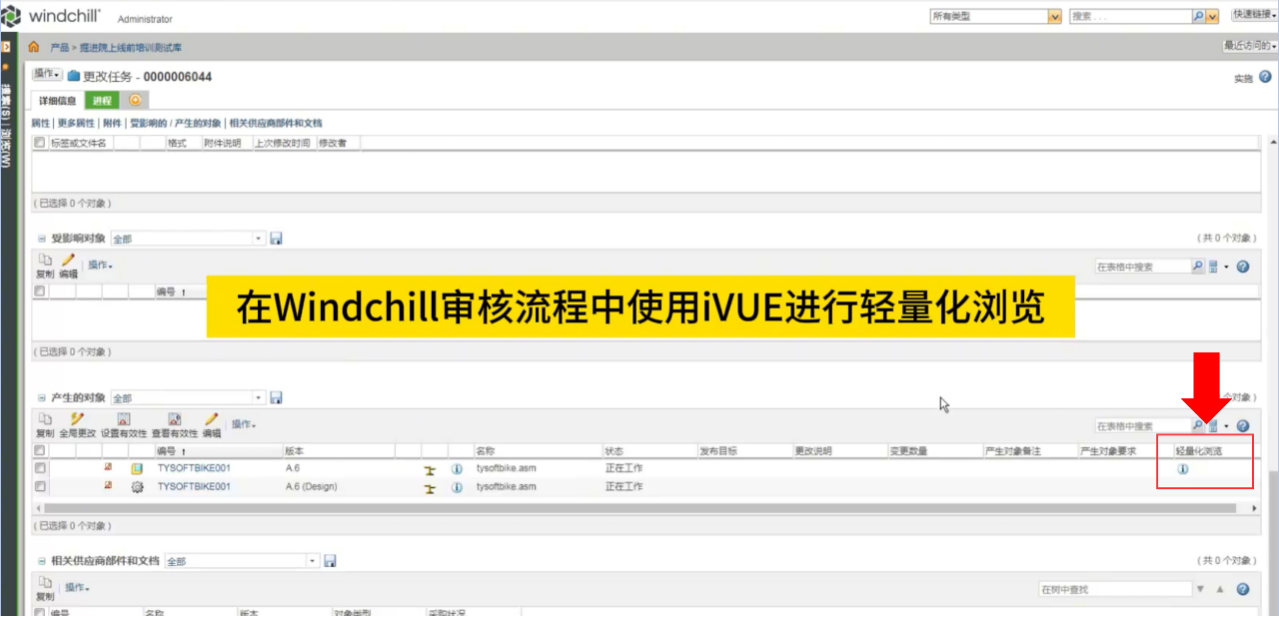

(嵌入WindChill审核流程的轻量化浏览功能入口图示)

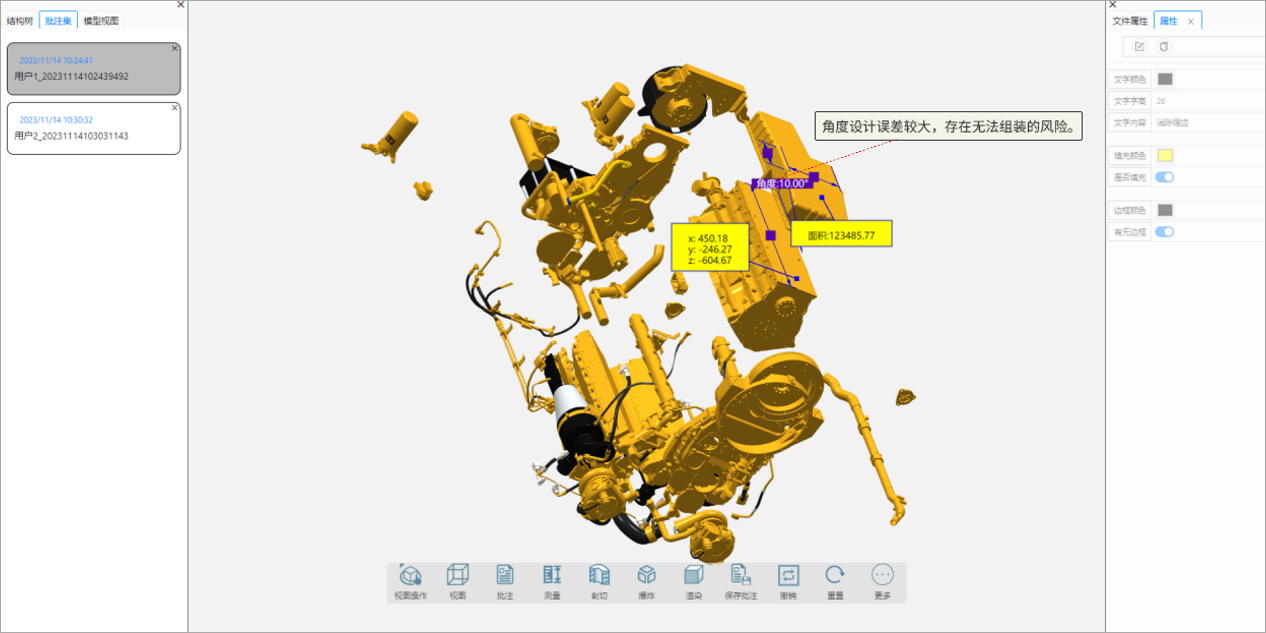

（审批过程在轻量化浏览页面添加批注意见图示）

（4）支持手持设备/车间工位在线浏览

    基于iVUE在线浏览方案，现场人员或工位用户，可以通过手持移动终端设备、工位大屏设备，在线预览二维图纸、三维数模。浏览过程不再依赖原生应用软件程序（如Creo、NX、SolidWorks、Catia、二维CAD软件等）及Windows操作系统环境，在满足业务需求的同时，有效降低了生产及服务环节的信息化软硬件投入成本。

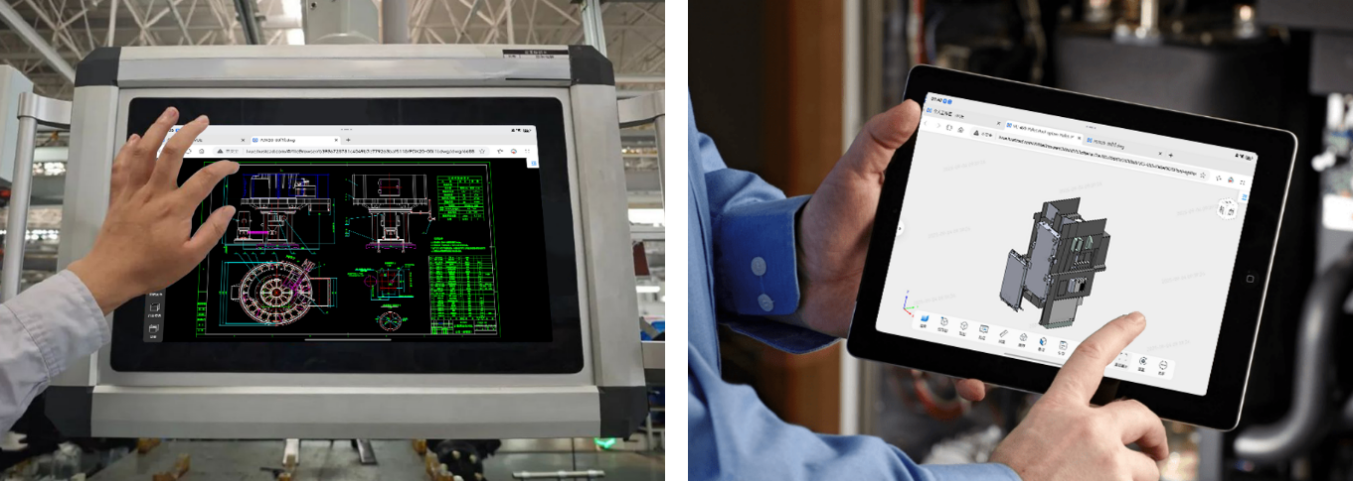

（生产及服务环节基于iVUE浏览图纸效果图示）

（5）轻量化模型的数据使用和协作协同

    针对轻量化完成的模型，iVUE轻量化平台提供模型测量、模型剖切、模型爆炸等各类数据使用方式，提供增加批注圈阅内容、添加标签序号、BOM结构导出等协作功能，满足企业在产品设计、制造、销售、服务、外协等业务环节的各类轻量化数据使用和协作协同需求。

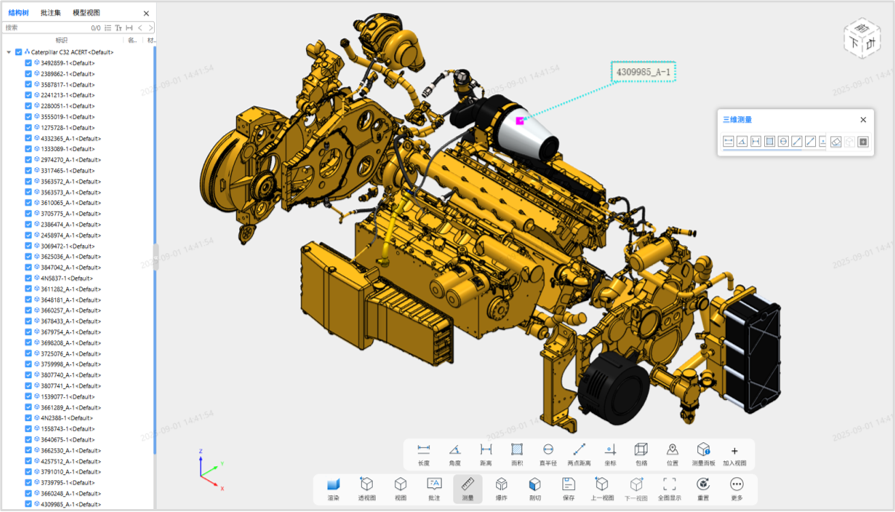

(针对三维轻量化数模提供的相关功能图示)

（6）轻量化数据安全导出，离线使用

    针对企业“禁止提供原始数模文件给外部合作厂商”的安全管理需求和“因工地现场作业无法登录到企业内网获取轻量化文件”的实际使用需求，iVUE提供了将轻量化数据导出为HTML格式文件的相关功能。导出保存为HTML格式的轻量化文件，既能够保证原始设计数模的数据安全性，也能够兼顾特殊离线使用场景的应用便利性。

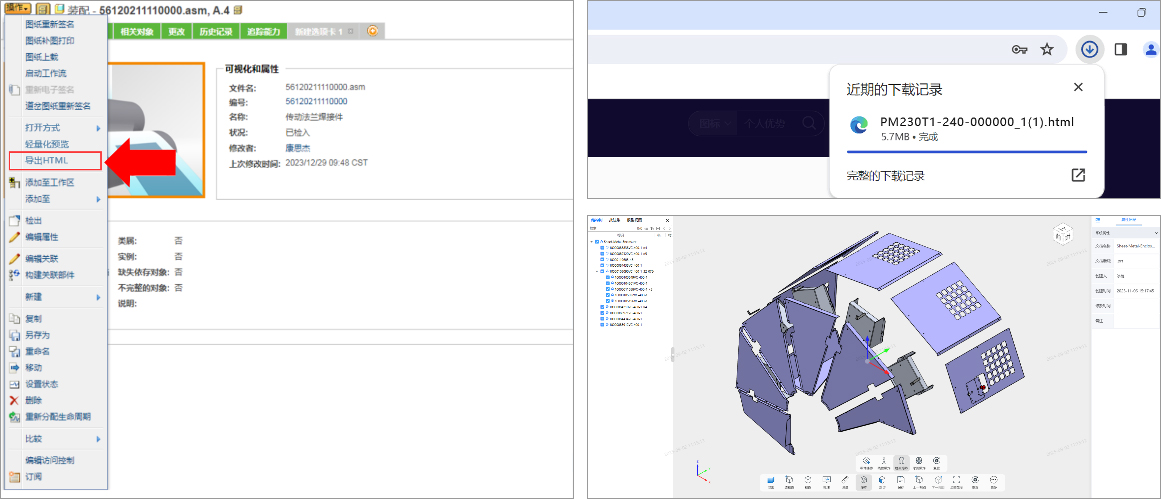

（离线导出为HTML格式文件功能图示）

（7）轻量化服务扩展至SRM、MES等系统

    iVUE提供了开放了的Web API接口供MES、SRM等第三方业务系统调用，实现在SRM、MES等系统中使用Web浏览器查阅轻量化数模，大幅节省了企业购买PTC相关软件及大量开发投入的相关费用。得益于iVUE的轻量化能力，轻量化之后的数模大小仅为原始模型的1/8，更有利于第三方系统的传输及加载；经iVUE轻量化之后的Web通用格式数据，能够跨终端、跨设备浏览，方便用户在手持平板电脑、工控机设备、车间大屏等各类终端浏览三维轻量化数模。

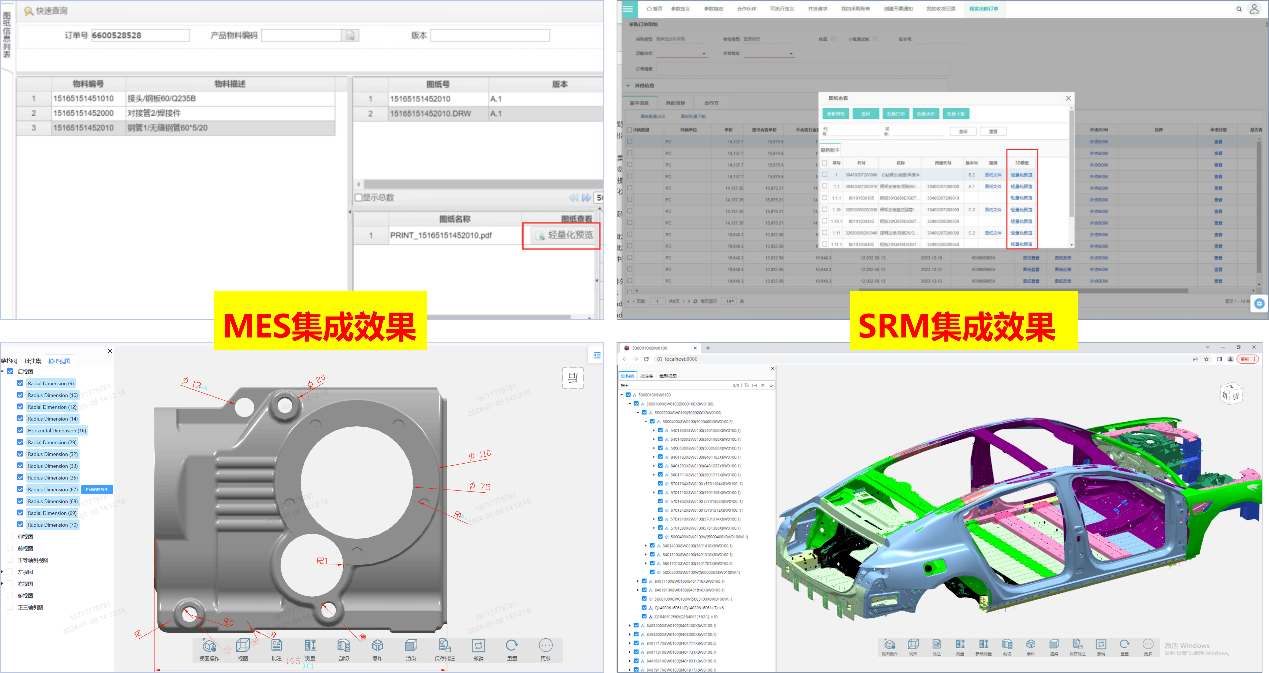

（MES、SRM等第三方业务系统集成效果图示）

方案收益

    通过应用天喻软件iVUE轻量化解决方案，该企业实现了国产轻量化浏览替代，部署一套iVUE轻量化服务，即可轻松实现二维设计图纸、三维设计数模在各类业务场景下的安全快捷浏览审阅，浏览过程方便，使用简单易上手，满足了各个业务环节对数据轻量化浏览及使用的现实需求，解决了需额外采购设计软件、轻量化浏览授权而带来的高额信息化成本投入问题。

    目前，天喻软件iVUE轻量化转换服务平台在该企业日均转换文件数量8000+，日均处理数据量60GB+，系统运行状态稳定，运行效果良好。
